线路板焊接用加热板和回流焊优缺点对比分析

发布时间:2019.03.13 新闻来源:恒温加热台_加热平台-易拓(ETOOL)加热台专业制造商 浏览次数:

  贴片元件用的线路板也就两种,硬板(PCB)和柔性线路板(FPC),加热方式也是用加热板和回流焊,下面邦企创源科技工程就2种产品焊接效果优缺点对比分板下:

线路板焊接用加热板

  用加热台不好控制焊接时的温度曲线(造成焊接温度过高或者过低出现板子烤焦和锡不熔),不适合高端电子产品和微小的电子产品,而且不能批量进行焊接,一般适用于制样、小批量生产和返修,好处是价格便宜

  回流焊是焊接温度曲线好控制(只要工艺没问题,一般不会出现焊接不良)、能批量进行产品焊接,但价格贵,耗电大,适合工厂用

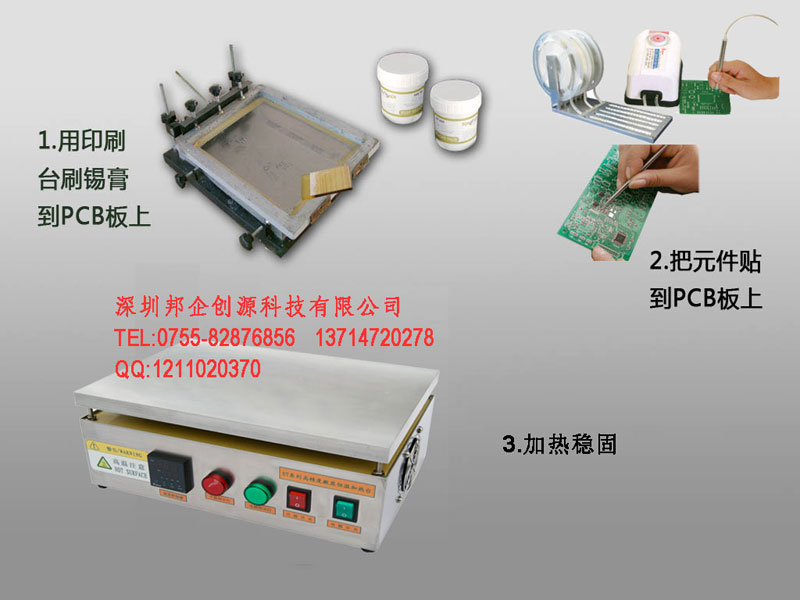

线路板焊接加热台

  恒温加热台拆除SMD的操作方法

  ①、根据PCB板的尺寸和焊接工艺要求,设置好本机的工作模式和加热板的输出温度。

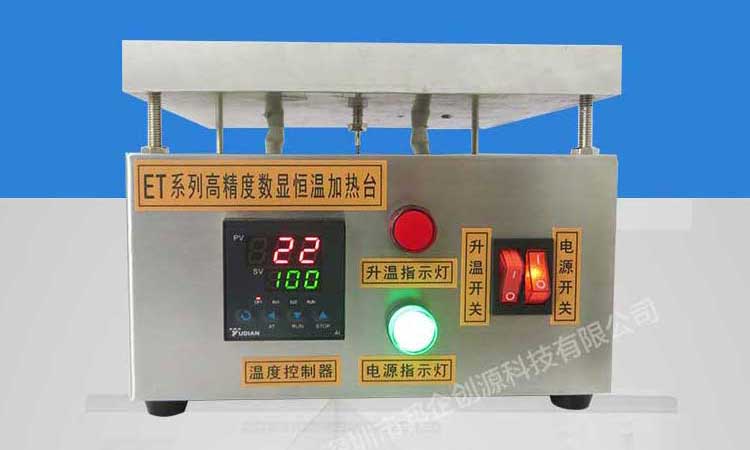

  ②、打开加热开关,加热板开始工作,显示温度上升,红色“升温指示灯”常亮表明表面工作台正在持续升温;闪烁表明进入恒温状态,此时表面工作台为间断性升温。待显示温度达到设定值后,等待片刻,使加热板板面温度更加均匀。

加热板应用范围

  ③、将待拆SMD元件的PCB板放置在加热板上,待PCB板上的焊锡熔化后,用镊子或真空吸笔将SMD取下

  ④、工作结束,将PCB板移离加热板.使用完后,先关闭“升温开关”此时设备升温部分停止运行,此时绿色“电源指示灯”依然常亮,可以间接性警示设备依然在工作,请勿触碰工作面板。待表面工作面板彻底冷却后(建议1小时)再关闭“电源开关”。

  加热平台生产厂家,专业生产SMD用加热平台,可以定制,欢迎前来定购.
